- 熱拡散亜鉛めっき設備
- 設備の構造と工程

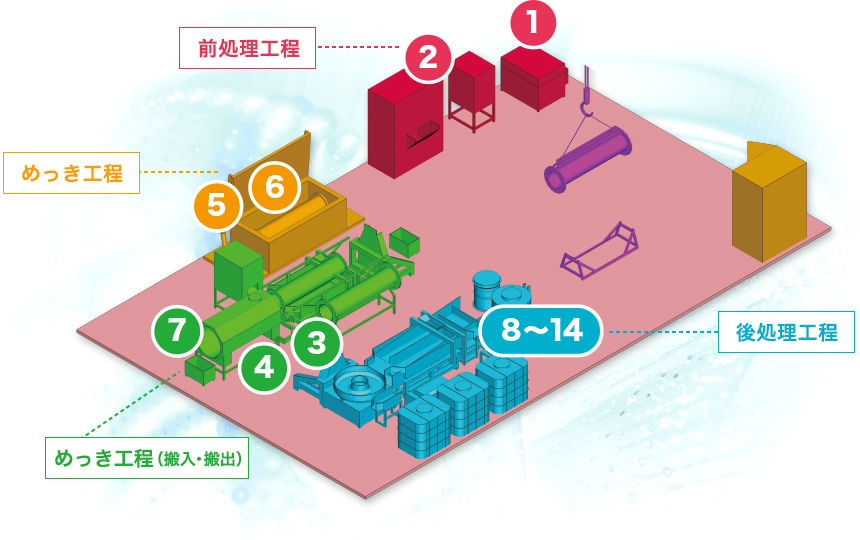

レイアウト図
処理工程表
※レイアウト図と処理工程表の色が対応しています。
| 前処理工程 |
1.表面油脂除去
|
|
|---|---|---|
|
2.表面サビ除去
|
||
| めっき工程 |
3.パウダー準備
|
|
|
4.製品投入
|
|
|
|
5.めっき
|
|
|
|
6.（コンテナ冷却）
|
|
|
|
7.製品搬出
|
|
|
| 後処理工程 |
8.水洗浄
|
|
|
9.リン酸亜鉛処理
|
||
|
10.水洗浄
|
||
|
11.製品搬出
|
||
|
12.乾燥①
|
|
|
|
13.トップコート処理
|
|
|
|
14.乾燥②
|
|
設備のご紹介
-
ショットブラスト
部品のスケールやサビなどを落とす前処理装置
-
投入装置
投入から搬出する3つの装置
-
コンテナ回転装置
コンテナに部品を出し入れする装置
-
電気炉
コンテナを入れ加熱して、めっきする装置
-
電気炉内部
電気炉の内部
-
パウダーバラストセパレーター
製品とその他の材料を選別する装置
-
バイブレーター用投入装置
後処理に使用する装置
-
コンテナ
部品を入れ、めっきするコンテナ
